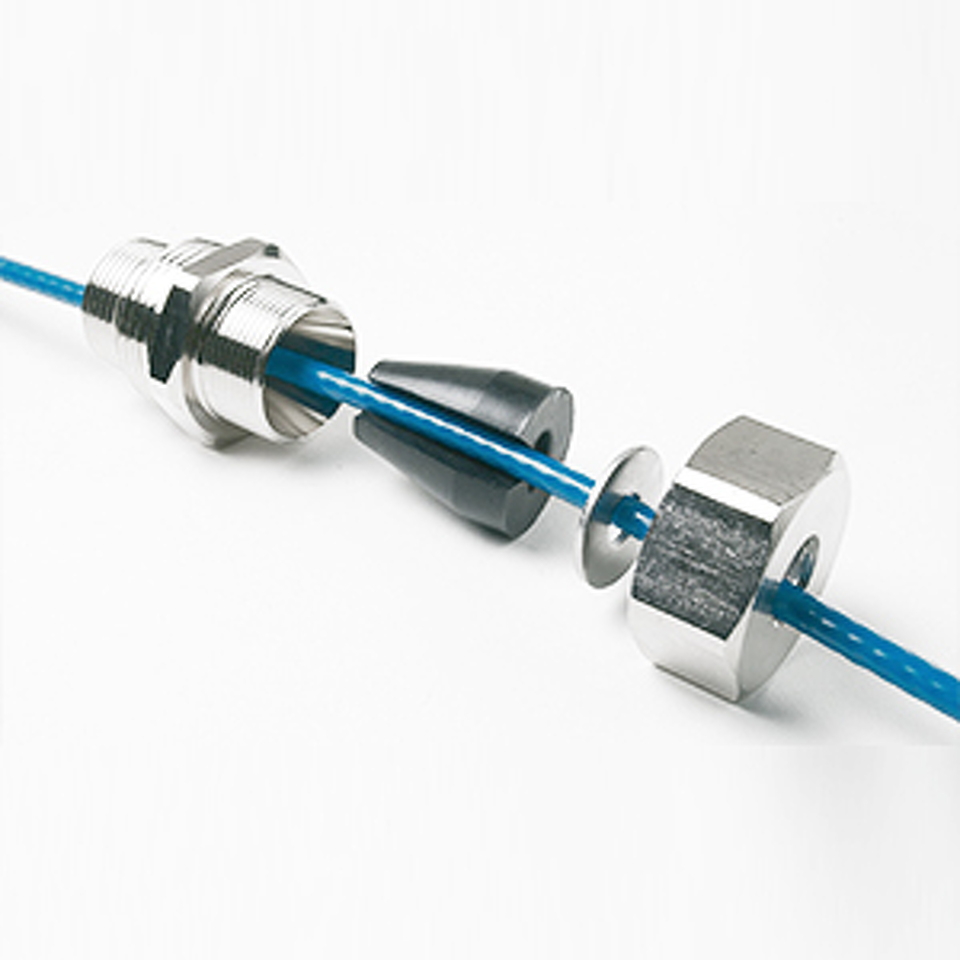

Муфта DEVI для установки кабеля DPH-10 в трубу (1" и 3/4")

DEVI Муфта для установки кабеля DPH-10 в трубу (19805366)





























Внутри трубы:









1. Установите на трубу тройник соответствующего размера.









2. Установите на тройник корпус зажимной муфты (часть дополнительного комплекта ), используя необходимые материалы и инструменты.









3. Сборка зажимной муфты ведется в следующей последовательности :









Наденьте на кабель внутреннюю гайку зажимной муфты;









Наденьте на кабель шайбу из комплекта зажимной муфты;









Наденьте на кабель резиновый сальник муфты. Для облегчения установки можно использовать неагрессивную смазку. Соберите муфту , от руки затянув внутреннюю гайку муфты;









Соединительная термоусадочная муфта, соединяющая нагревательный кабель и его холодный конец , должна находиться снаружи .



















4. Затяните гайку зажимной муфты так, чтобы почувствовать сопротивление при затяжке.
